nginx ingress를 사용하여 외부 application proxy 설정

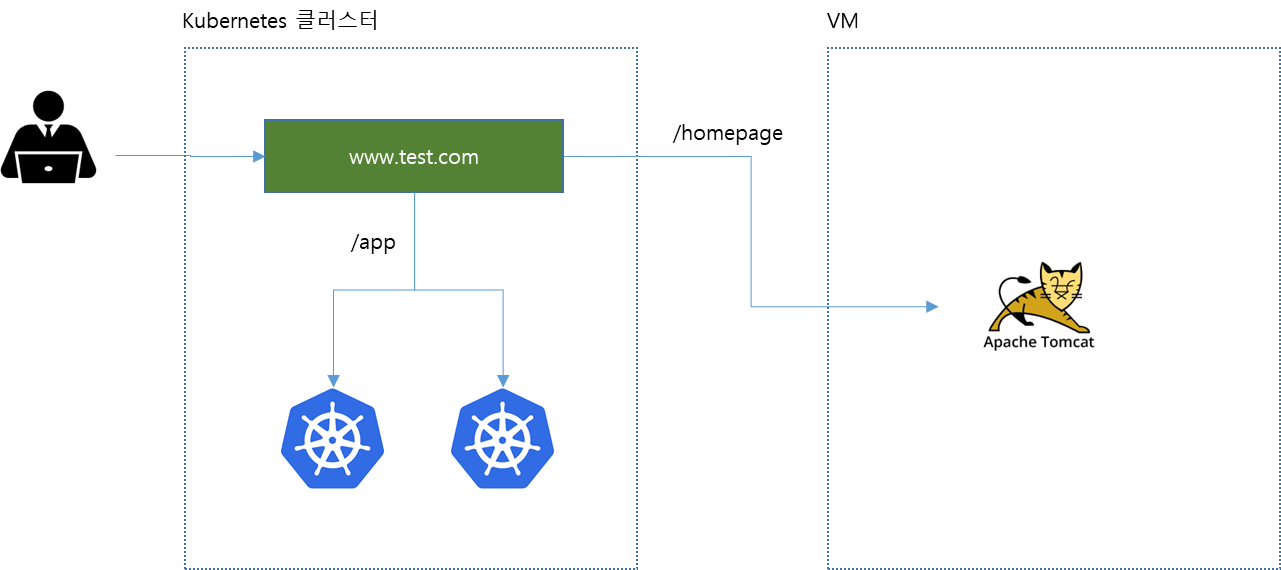

Kubernetes Cluster 에 배포된 application 이 아닌 일반 물리 또는 VM에 application 서비스 ( 예를 들어 Tomcat 서비스 )를 Nginx Ingress로 등록하여 사용하는 방법에 대해 알아보자. 구성은 아래와 같은 그림이 될 것이다.



먼저 Kubernetes Service를 위한 Ingress를 먼저 만들어보자.



apiVersion: apps/v1
kind: Deployment
metadata:
  name: sampleapp
spec:
  replicas: 1
  selector:
    matchLabels:
      app: sampleapp
  template:
    metadata:
      labels:
        app: sampleapp
    spec:
      containers:
      - name: sampleapp
        image: nginx
        ports:
        - containerPort: 80
        imagePullPolicy: Always
---
apiVersion: v1
kind: Service
metadata:
  name: sampleapp
spec:
  type: ClusterIP
  selector:
    app: sampleapp
  ports:
  - protocol: TCP
    port: 80
    targetPort: 80
---
apiVersion: networking.k8s.io/v1
kind: Ingress
metadata:
  annotations:
    kubernetes.io/ingress.class: nginx
  name: ingress-tomcat
spec:
  rules:
  - host: sampleapp.10.60.200.121.nip.io
    http:
      paths:
      - path: /
        pathType: Prefix
        backend:
          service:
            name: sampleapp
            port:
              number: 80



브라우저에서 호출해 보면 아래와 같다.

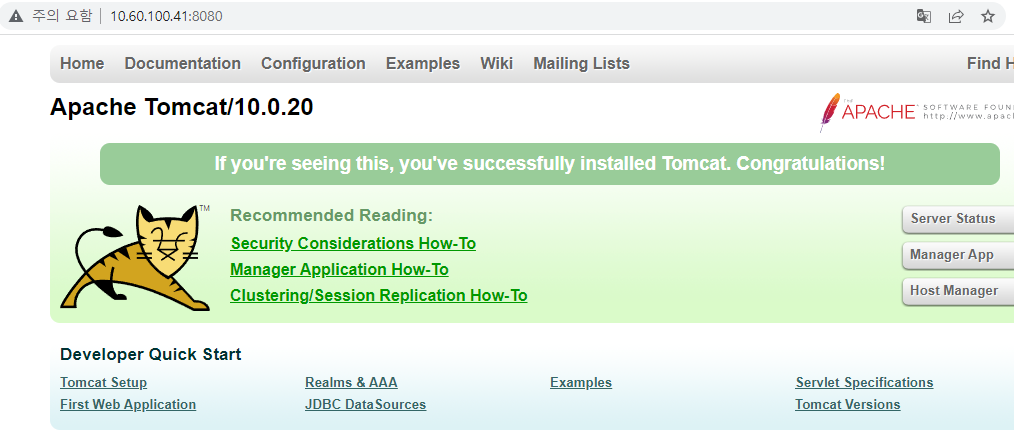

이제 VM 서버에 Tomcat 을 배포하고 호출해보자.

위의 Tomcat을 Kubernetes Cluster에서 호출하기 위해서는 먼저 Service를 만든다.

apiVersion: v1
kind: Service
metadata:
  name: tomcat
spec:
  type: ExternalName
  externalName: tomcat.mydomain.com



ExternalName은 domain으로만 호출할 수 있기 때문에 IP 로 호출해야 하는 경우에는 사용하지 못한다.



그래서 IP 로 등록하는 경우는 아래와 같은 절차로 진행한다.

apiVersion: v1
kind: Service
metadata:
  name: external-tomcat
spec:
  ports:
  - port: 8080
---
apiVersion: v1
kind: Endpoints
metadata:
  name: external-tomcat
subsets:
  - addresses:
    - ip: 10.60.100.41
    ports:
    - port: 8080



이렇게 생성 후 아래와 같이 Ingress를 생성해 보자.

apiVersion: networking.k8s.io/v1
kind: Ingress
metadata:
  annotations:
    kubernetes.io/ingress.class: nginx
  name: ingress-tomcat
spec:
  rules:
  - host: tomcatapp.10.60.200.121.nip.io
    http:
      paths:
      - path: /
        pathType: Prefix
        backend:
          service:
            name: external-tomcat
            port:
              number: 8080

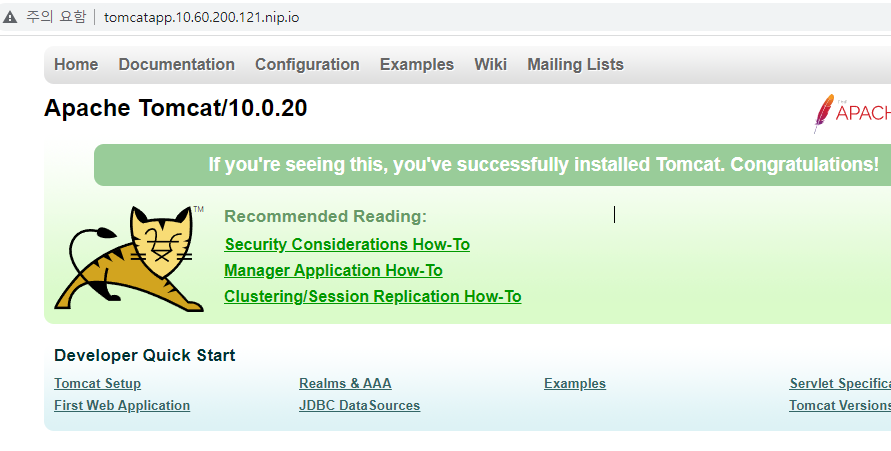

호출해 보면 아래와 같이 보일 것이다.
